串聯電抗器是電氣系統中的常見設備，起到了抑制合閘涌流、諧波、電抗器后短路時的短路電流的作用。

其主要的分類有：

1. 根據是否含有絕緣油，分為油浸式和干式電抗器，這是一種比較廣泛的分類；

2. 根據是否有鐵芯可以分為空心（沒有鐵心）、鐵芯（有閉合的鐵芯）和半芯電抗器（有鐵芯但鐵芯不閉合）。

根據以上的分類，不同種類的電抗器，其特點為：

1.干式空心電抗器：結構簡單、無油、噪聲小、阻抗值的線性好，但漏磁較大對周邊設備有影響，適合于室外使用；

2.鐵芯電抗器：磁路閉合，占地面積小，對周圍設備的磁干擾較小，存在抗短路能力差的弱點；

3.油浸鐵芯電抗器：有消防要求，不宜在室內使用。

在串聯電抗器的使用過程中，有以下這些常見問題，需要我們進行重視，作為電抗器生產廠家，我們進行科普：

1.安裝位置：

串聯電抗器的安裝最佳位置是電源側，且需盡量縮短與斷路器之間的距離，能夠有效降低高壓并聯電容器組發生故障時的短路電流。

串聯電抗器后發生故障時電抗器中會流過大電流，因此對電抗器的機械強度和熱穩定性要求高。如有必要，電抗器與斷路器之間的電氣連接可以進行加強絕緣，減少故障發生。

如果安裝在中性點側，抑制諧波和涌流的作用和安裝在電源側效果一樣，但高壓并聯電容器組發生故障時沒有抑制短路電流的作用。

2.電抗器飽和

在電抗器飽和時，其電抗值會降低，這時候我們需要注意到的一點是：如果在某種諧波條件下發生了電抗值的降低，反而可能造成諧波的放大。當然，該情況并不常見。

在DL/T5242 《35kV-220kV變電站無功補償裝置設計技術規定》中明確，空心電抗器在所允許的過電流下電抗值應等于其額定電流下的電抗值；鐵芯電抗器在1.3倍額定電流下的電抗值應不低于器額定值，在1.8倍額定電流下其電抗值下降應不超過5%。目前的規范要求只考慮了大電流引起的鐵芯飽和，而沒有對諧波情況下的電抗值變化有明確的要求

3.無功設備并不是沒有有功損失

假設8000千乏電容器組，采用12%串抗率的三相空心電抗器。

根據JB/T5346《高壓并聯電抗器用串聯電抗器》給定的損耗公式，單相電抗器損耗功率約7千瓦，以每年運行5000小時估算，三相串聯電抗器損耗電能約10.5萬千瓦時。而如果配置5%串抗率的三相空心電抗器，其損耗電能約降低一半。

因此在選擇串抗率的時候，應考慮其經濟運行指標。如果不考慮實際諧波數據，而簡單地僅配置和使用高串抗率串聯電抗器，在經濟上是不適當的。

以上，便是有關串聯電抗器的相關介紹。電抗器是我們雷郎電器所生產的主要產品，具有有噪音小、線性度好、機械強度高、安裝簡單等特點。如有需要，歡迎前來進行比較！

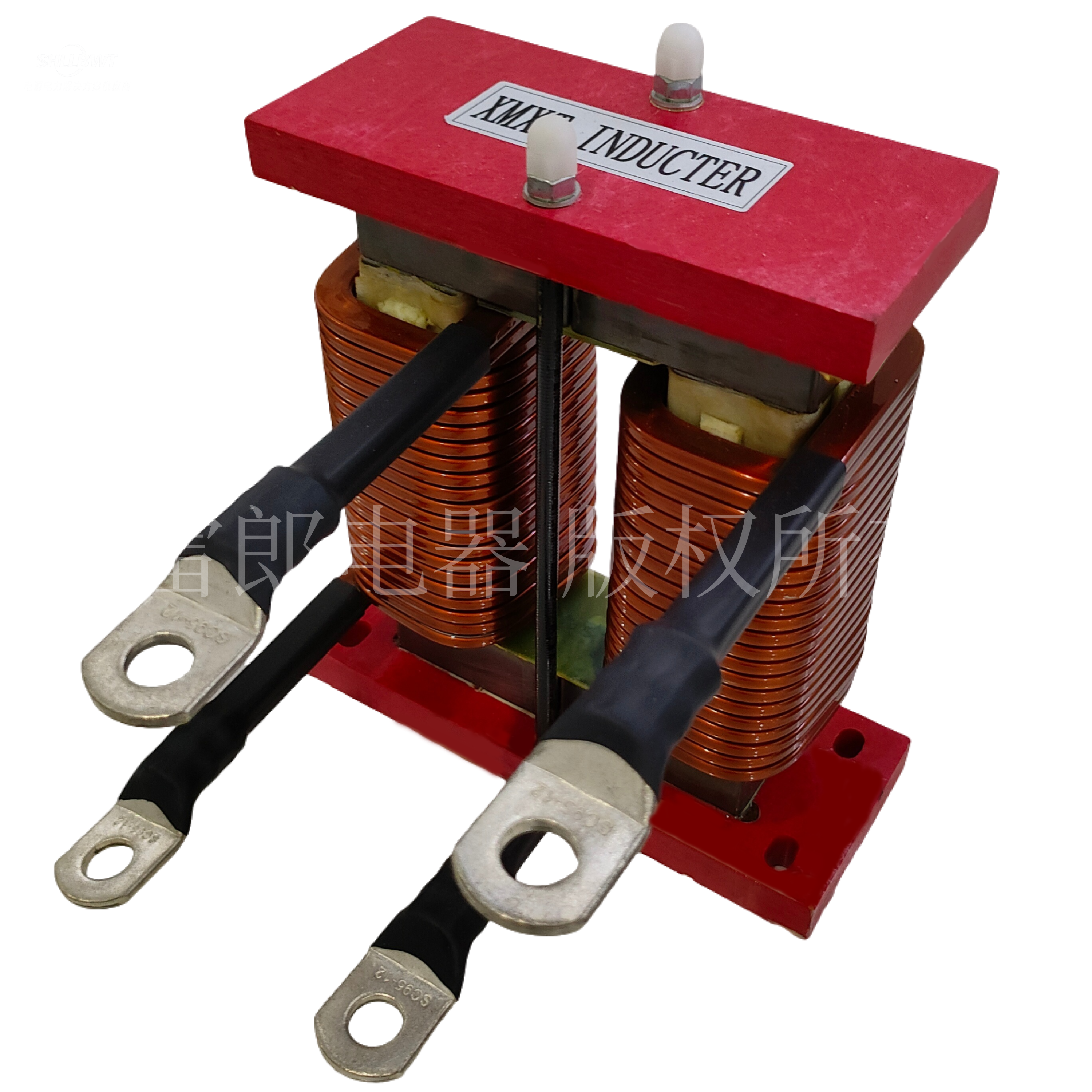

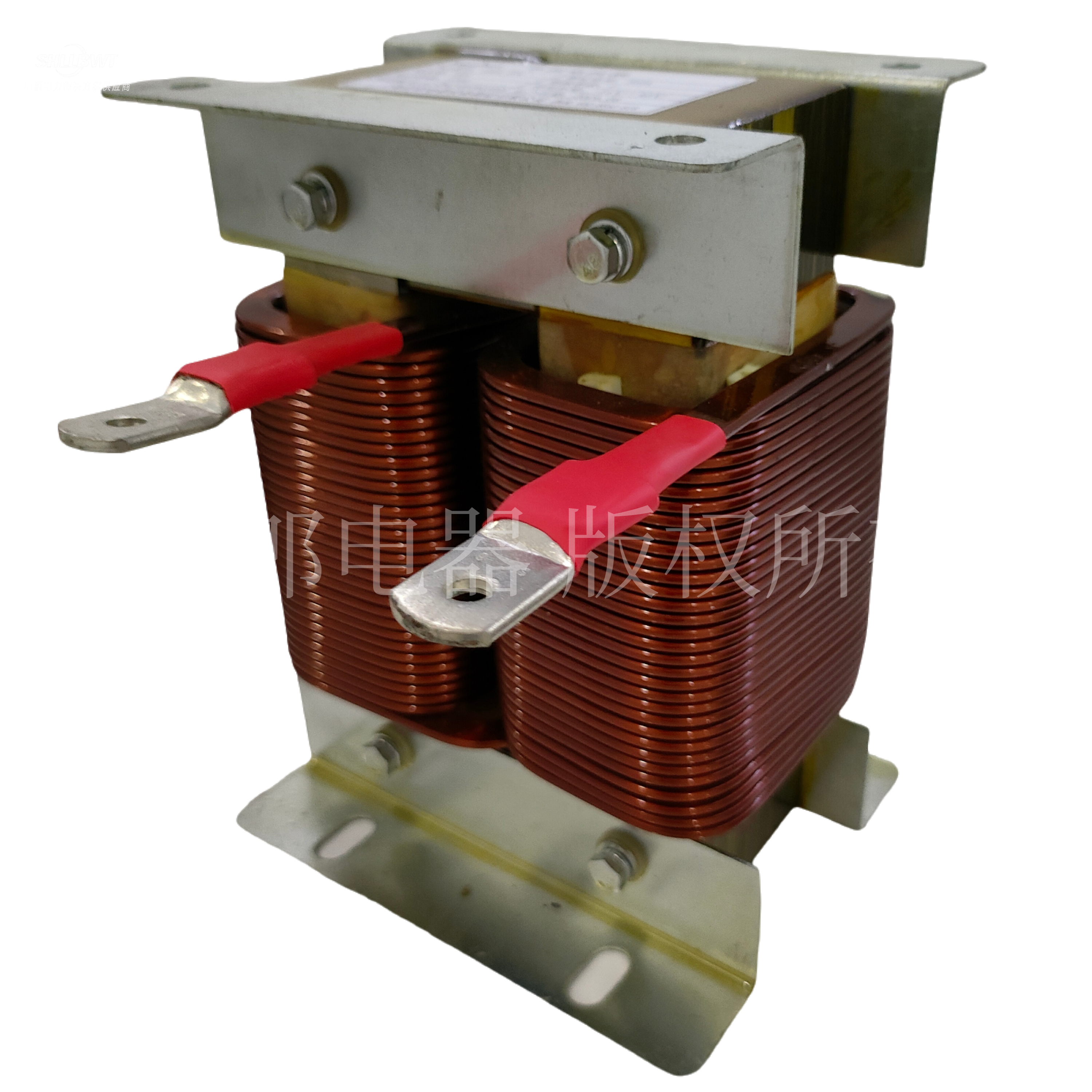

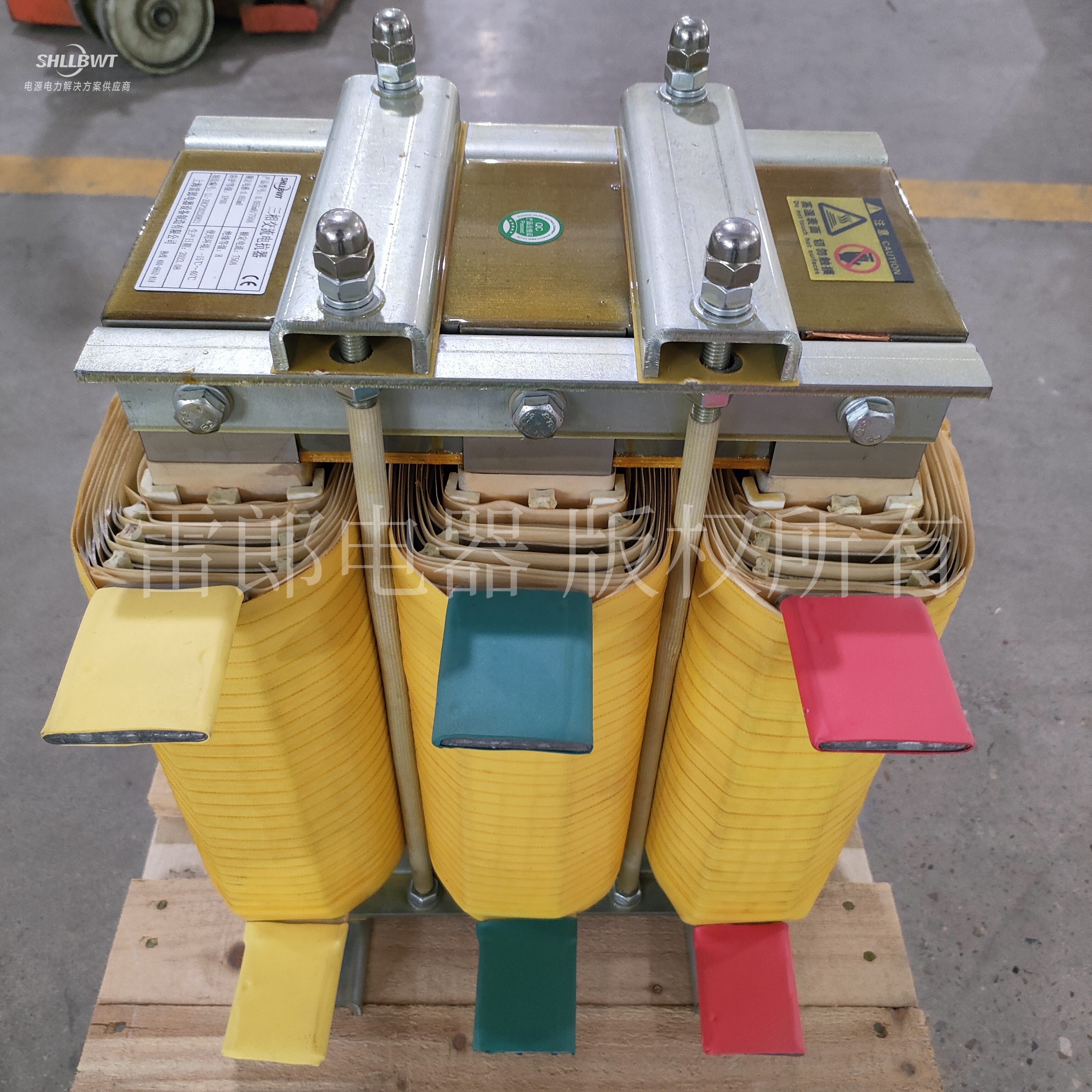

圖：雷郎電器
